- электромагнита;
- контакторной системы;
- вспомогательных элементов.
- Рабочая температура от -60°С до +50°С;
- При температуре в месте работы прибора +40°С влажность окружающего воздуха может составлять до 98%;
- До 2000 м высота над уровнем моря;
- Вибрации в местах установке не более 200 Гц;
- Выдерживает до 8g линейной ускорение. При этом на происходит непроизвольных размыканий и замыканий, а также повреждений;
- Устойчив к кратковременной тряске в местах работы с частотой 60-100 ударов/мин. При линейном ускорении 4g.
- ТК Деловые линии
- ПЭК
- КИТ
- Желдорэкспедиция
- Почта России
Контактор КМ-50Д-В применяется в качестве малогабаритного электромагнитного устройства длительного действия, разработанного для отключения и включения потребителей от электроэнергии. Широко используется в самолетных электрических системах и способен работать в различных климатических условиях (включая тропики).
Состав устройства
Контактор малогабаритный длительного действия является электрическим аппаратом с втягивающим электромагнитом и замкнутой магнитной цепью. Состоит из:
В свою очередь электромагнит включает в себя, фланец, подвижный полюс, катушку и корпус.
Контактная система включает в себя: две неподвижные и одну подвижную контактные шинки.
Вспомогательные элемента – это стойка, которая предназначена для установки контактора, а также колпачок, который закрывает и защищает контактную систему.
Принцип работы
Работает контактор КМ-50Д-В следующим образом: в выключенном состоянии возвратная пружина держит силовые контакты разомкнутыми, а сердечник – в положении при котором максимальный магнитный зазор. Как только на обмотку подается напряжение, ток создает магнитное поле, как следствие сердечник притягивается к полюсу, провоцирую перемещение подвижной контактной шинки до соприкосновения с неподвижной. Так как зазор между контактами меньше магнитного зазора, сердечник проходит путь равный зазору между контактами. Этим обеспечивается усилие нажатия на контакты.

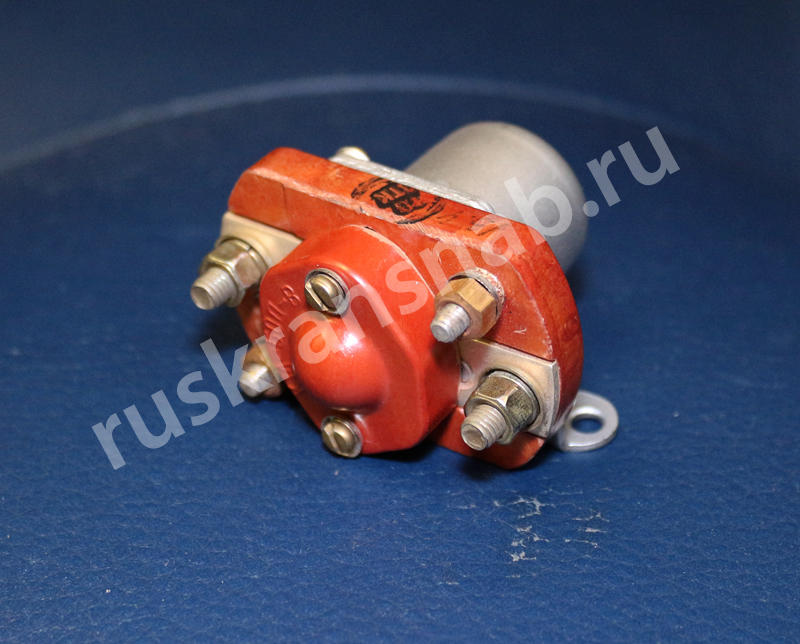

Рис. 1. Общий вид контактора
Рис. 2. Вид сбоку
|
Масса, кг, ≤ |
0,2 |
|
Напряжение в цепи прибора постоянного тока, В |
27 |
|
Напряжение в цепи контакторов переменного тока, В |
220 |
|
Напряжение обмотки в цепи, В |
27 |
|
Сила тока в цепи контактора, А |
1,5-50 |
|
Сила тока, используемая обмоткой, А |
0,4 |
|
Частота срабатываний, в мин. |
2 |
|
Сила тока срабатывания, А |
0,25 |
|
Напряжение включения в нагретом состоянии при сопротивлении подводящих проводов 1,5 J1 V, ≤ |
20 |
|
Напряжение отключения в нагретом состоянии при сопротивлении подводящих проводов 1,5 J2 V, ≤ |
6 |
|
Падение напряженияпри температуре воздуха 20°С±5°С, мВ |
150 |
|
Токовая перегрузка, которую выдерживает устройство без сбоев в работе в течении двух минут, не чаще каждых 5 часов работы, А |
100 |
|
Максимальная сила тока при разрыве контактов, А |
400 |
Рис. 4. Габаритные и установочные размеры
Условия эксплуатации
Контактор эксплуатируется в разных климатических условиях, в том числе и тропических:
